E-Gitarren

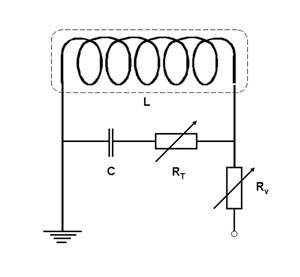

Schaltschema des Pick-up-Systems

Vereinfachtes Schaltschema:

L    Spule mit 6 Magnetkernen
C   Kondensator
RV Potentiometer (Volume)
RT Potentiometer (Tone)

Karl Schneider hatte keine Ausbildung in Elektronik. Trotz­dem hat er hochwertige Pick-ups entwickelt. Er hat die richtige Dimensionierung der Komponenten der Schaltung experi­mentell bestimmt und so den Klang der E-Gitarren optimiert.

Die RIO-E-Gitarren in Kombi­nation mit Röhrenverstärkern haben auch heute noch einen schönen Sound.

Schema: D. Schneider © 2011
